GPU

Physical Stack of AI 系列 · 第三章

上一章拆解了 CPU——串行架构、复杂控制逻辑、多层缓存，一切服务于”低延迟完成单个任务”。这一章看 GPU，它的逻辑是，牺牲单线程速度，换取大规模并行吞吐。

本篇的路线图：

§6  GPU 硬件架构：从芯片平面图开始（自顶向下拆解）
§7  硬件与软件的映射：从 SIMD 到 SIMT
§8  GPU 架构演进：从 Fermi 到 Blackwell（+ 产业史）

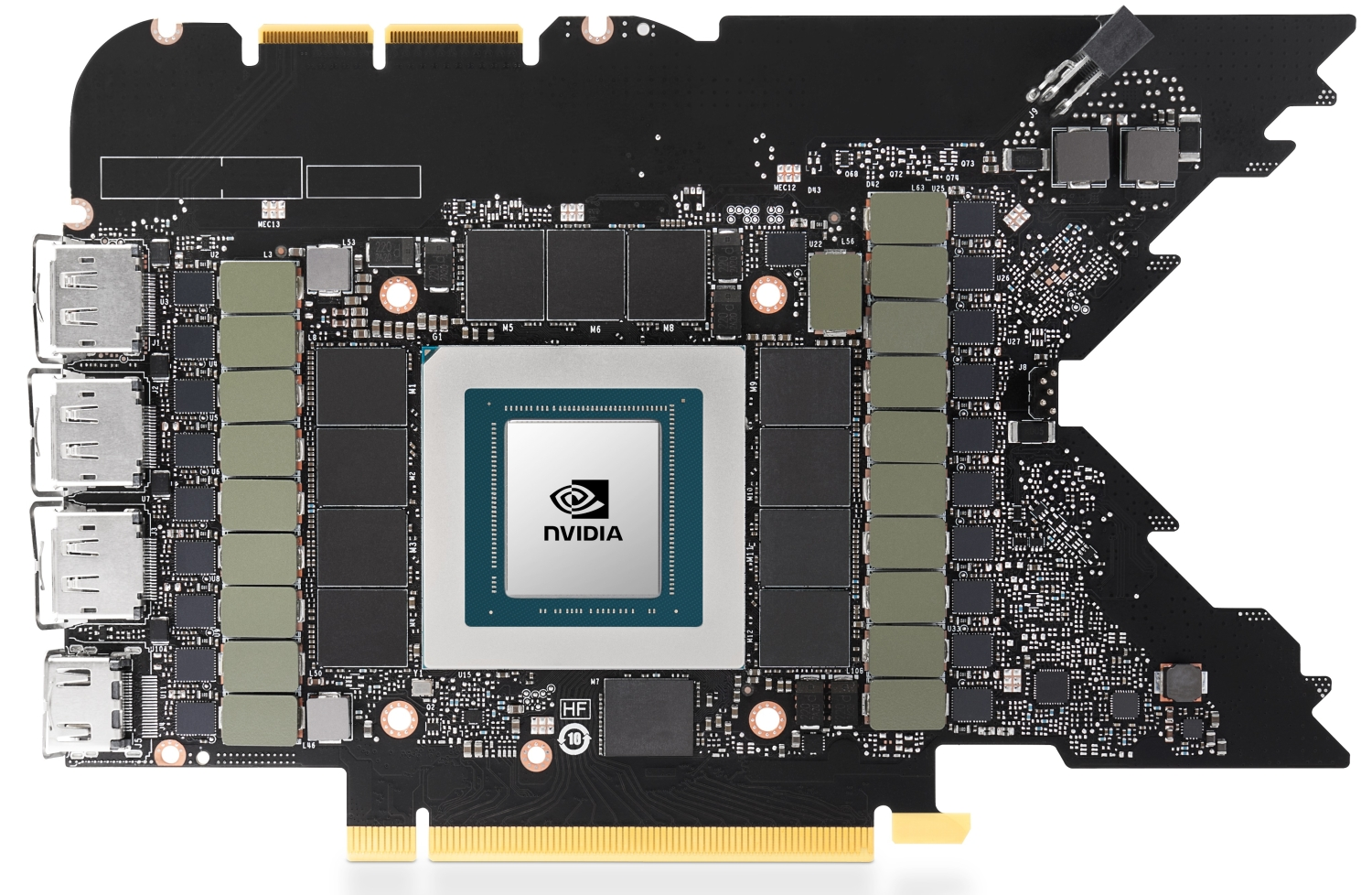

§9  显卡：GPU Die 之外的部分
§10 CPU-GPU 联动：Grace-Blackwell 架构

---

§6. GPU 硬件架构

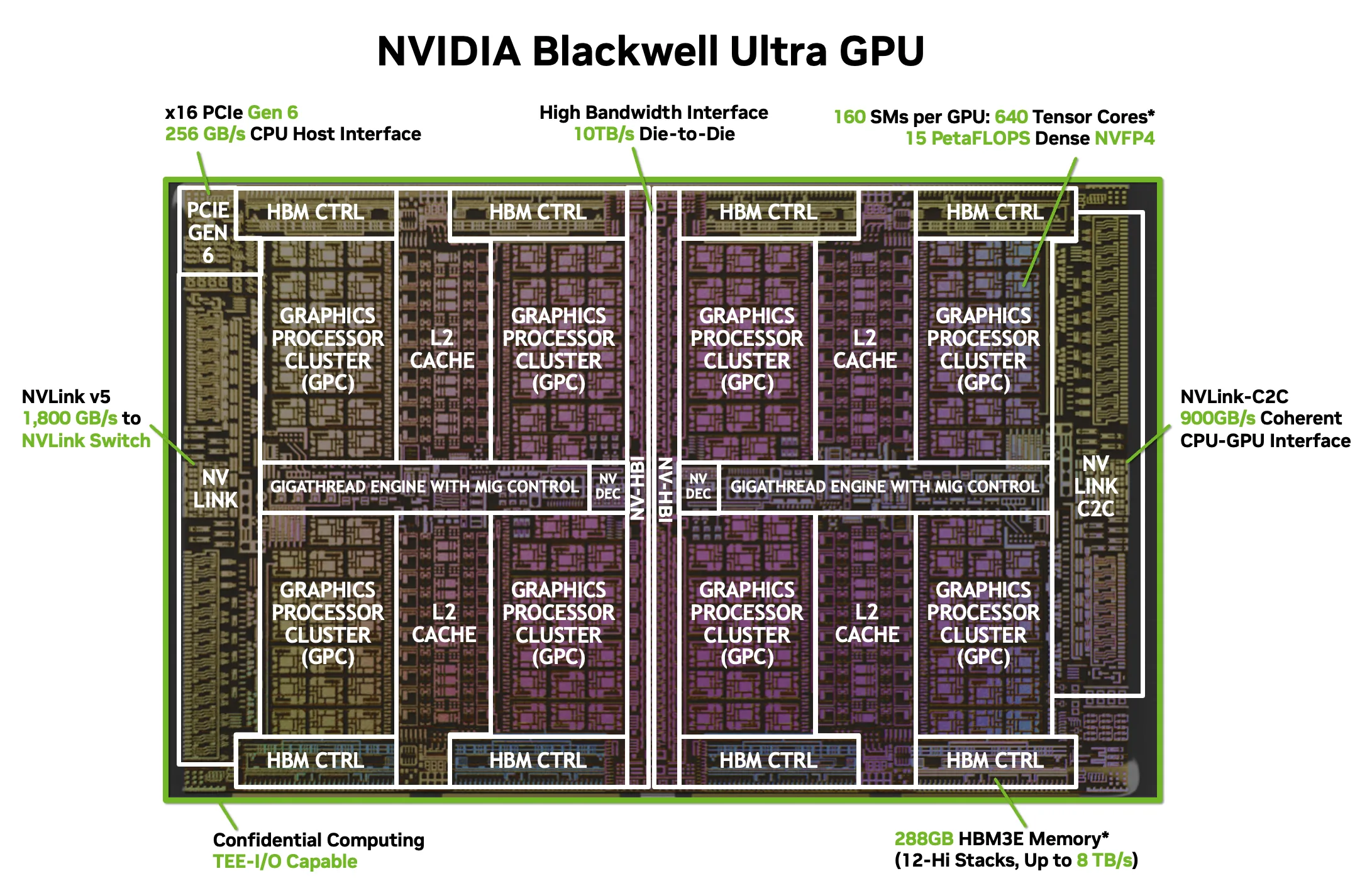

理解 GPU，最好的方式是从一颗 Die 的俯瞰图开始，自顶向下拆解。我们以 NVIDIA 最新的 Blackwell 架构（2024）为主线，Hopper（2022）作为对比。

6.1 整体结构

先建立全局视角。以数据中心版 GB100 GPU Die（Blackwell 架构）为例：

GB100 GPU Die（Blackwell 架构）
├── GPC (Graphics Processing Cluster) × 8
│   └── TPC (Texture Processing Cluster) × 若干
│       └── SM (Streaming Multiprocessor) × 若干
├── L2 Cache
├── Memory Controller（连接 HBM3e）
├── NVLink 5.0 Controller
└── GigaThread Engine（全局线程调度器）

几个关键概念：

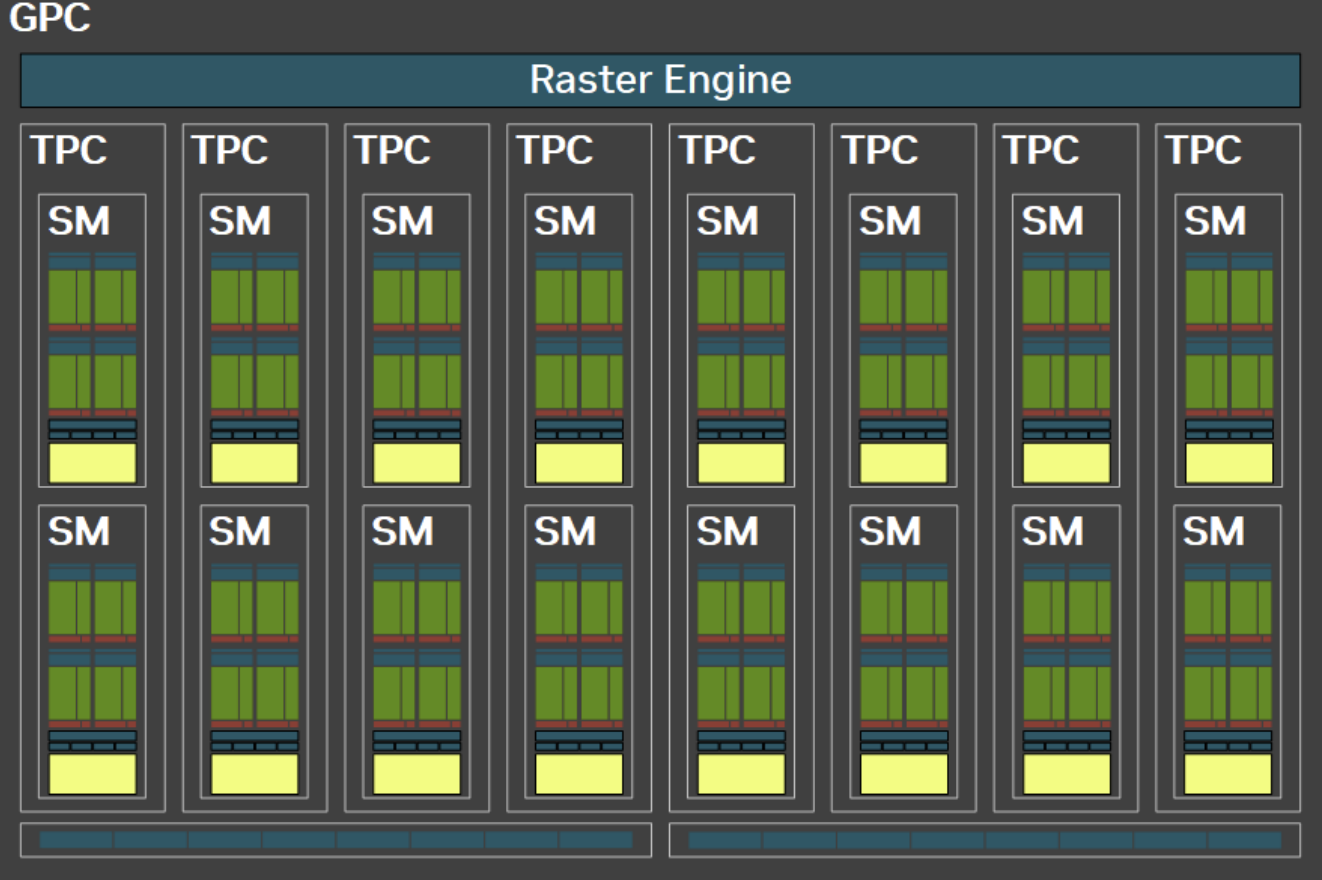

• GPC（Graphics Processing Cluster）：名字源自图形渲染时代，但在 AI 计算中只是 SM 的物理分组层级。一颗 GB100 有 8 个 GPC。
• TPC（Texture Processing Cluster）：同样是历史遗留命名。每个 TPC 包含若干 SM。
• SM（Streaming Multiprocessor）：GPU 的基本计算单元，类似于 CPU 的”核心”，但内部结构和设计哲学完全不同。SM 是理解 GPU 的核心抽象层。

这些名词虽然暂时看起来陌生，不过有了CPU拆解的经验，我们可以想象，这些部件的底层也就是无数Transistors而已。

6.2 SM 内部结构

SM 是 GPU 的核心，我们来拆开它看看里面是什么。

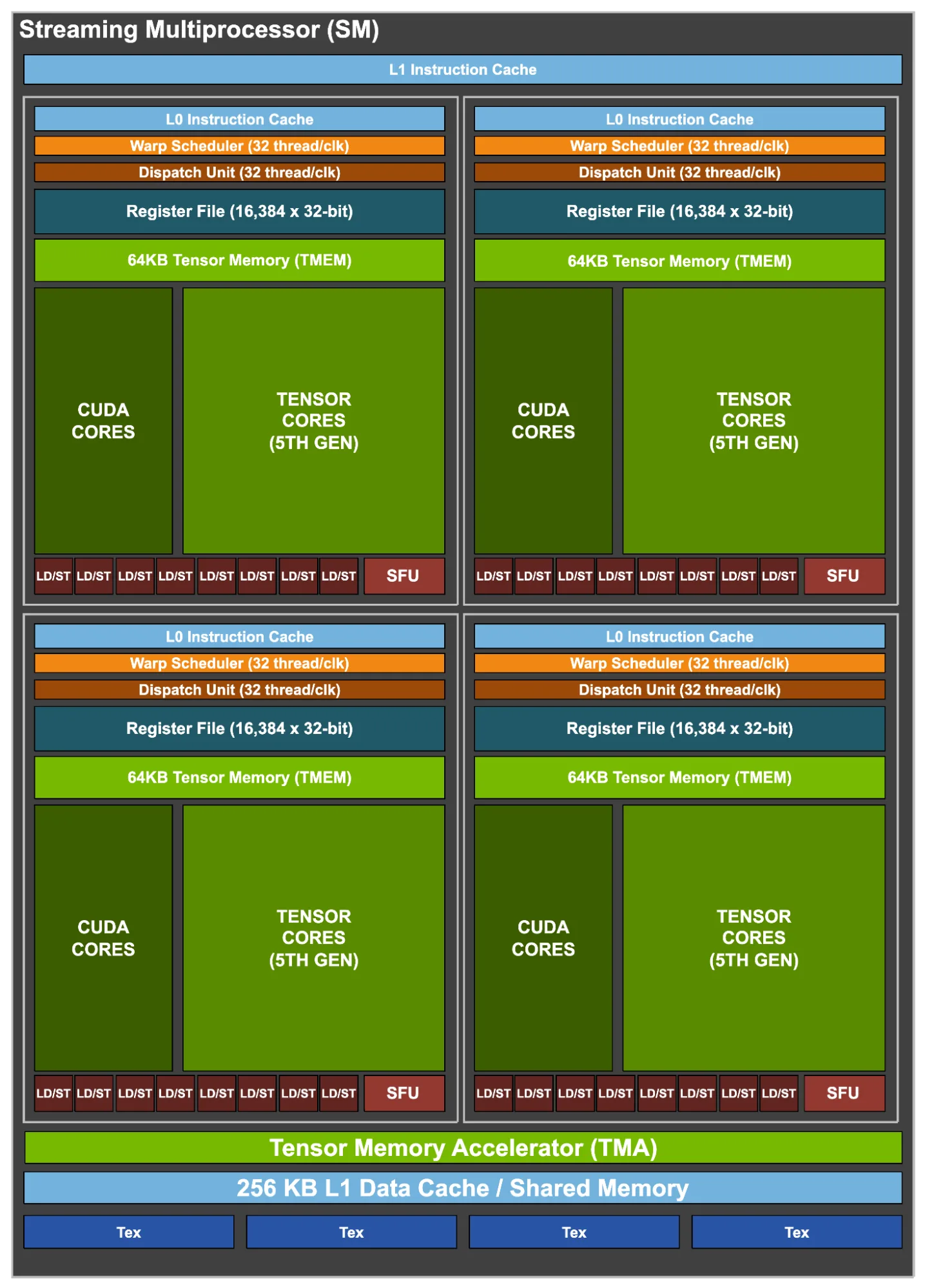

Blackwell 架构 SM（以 GB100 数据中心版为例）：

一个 Blackwell SM
├── Processing Block #0
│   ├── 统一 INT32/FP32 CUDA Cores
│   ├── 1 × Fifth-Gen Tensor Core（支持 FP4/FP6/FP8）
│   ├── SFU (Special Function Unit，计算 sin/cos/exp 等)
│   ├── 1 × Warp Scheduler + Dispatch Unit
│   └── Register File (64 KB)
├── Processing Block #1（同上）
├── Processing Block #2（同上）
├── Processing Block #3（同上）
└── Shared Memory / L1 Cache（4 个处理块共享）

每个 SM 包含 4 个 Processing Block（也叫 Quadrant / Sub-partition），是 SM 内部的独立调度单元。

6.2.1 CUDA Core

CUDA Core 是 GPU 最基本的计算单元，对应CPU里的ALU。

它的核心操作是 FMA（Fused Multiply-Add）：

A × B + C → 一个时钟周期完成

每个 CUDA Core 每周期处理一个 32 位浮点数（FP32）或一个 32 位整数（INT32）的 FMA 运算。就这么简单，没有分支预测，没有乱序执行，没有推测执行。

CUDA Core 底层长什么样？和 CPU 的 ALU 像吗？

本质上，CUDA Core 和 CPU 的 ALU 一样，都是由逻辑门（AND、OR、NOT、XOR）组合而成的组合/时序电路。核心都是**加法器（Adder）和乘法器（Multiplier）**的晶体管级实现。在最底层——晶体管和逻辑门这一层——两者没有本质区别。

区别在于：

• CPU ALU 被包裹在一层厚厚的控制逻辑中：分支预测器（Branch Predictor）、乱序执行引擎（Out-of-Order Engine）、重排序缓冲区（ROB）、保留站（Reservation Station）……这些控制逻辑的晶体管数量可能是 ALU 本身的 5-10 倍。目的是让单个 ALU 尽可能快地、不间断地工作。
• CUDA Core 则几乎是”裸奔”的 ALU——没有分支预测，没有乱序执行，只有一个简单的 Warp Scheduler 告诉它”这个周期执行这条指令”。省下来的晶体管全部拿去复制更多的 ALU。
• CUDA Core 做的一个关键优化是 FMA（Fused Multiply-Add）硬件：将 A×B+C 合并为一条指令、一个硬件单元完成，中间不做舍入——既快（1 个周期而非 2 个），又精确（只在最终结果处舍入一次）。这对Tensor Core里的矩阵运算至关重要。

整个 Blackwell B200（双 Die）拥有约 21,760 × 2 = 43,520 个 CUDA Cores（数据中心版）。消费级 GB202 有 24,576 个 CUDA Cores。对比一颗顶级桌面 CPU（如 i9-14900K）的 24 个核心，数量差距超过 1000 倍。

[!info] 在上图中，还可以看到SFU（Special Function Unit）这个模块，这是用来进行特殊运算的，比如MAX(), MIN(), 或者三角函数等。

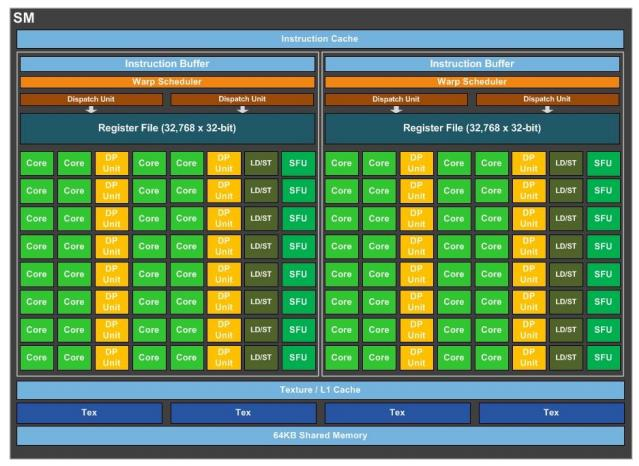

上图没有显示，但还有一个重要的计算模块叫DPU（Double Precision Unit），它是用来进行双精度（FP64）运算的，而CUDA Core专门进行单精度（FP32）的计算。

6.2.2 Tensor Core

CUDA Core 是通用浮点运算单元，对矩阵乘法并无特别优化。2017 年 Volta 架构首次引入 Tensor Core——一种专为矩阵乘加（Matrix Multiply-Accumulate）设计的硬件单元。

Tensor Core 的核心操作：

D = A × B + C

其中 A, B, C, D 是小矩阵块（如 4×4、8×8、16×16，取决于精度）

一个 Tensor Core 在一个时钟周期内完成整个矩阵块的乘加操作。如果用 CUDA Core 逐元素计算同样的 4×4 矩阵乘法，需要 64 次乘法和 48 次加法——数十个周期。Tensor Core 在矩阵运算场景下的效率是 CUDA Core 的数十倍。

Blackwell 第五代 Tensor Core 的关键升级：引入 FP4 和 FP6 精度支持，通过 Micro-Tensor Scaling 技术实现——在极低位宽下维持模型精度。

Blackwell 支持的完整数据格式表：

精度格式	位宽	说明
FP64	64 bit	双精度浮点，科学计算
FP32	32 bit	单精度浮点，通用计算
TF32	19 bit	Tensor Float 32，Ampere 引入的折中格式
BF16	16 bit	Brain Float 16，Google 提出，训练主流
FP16	16 bit	半精度浮点，推理常用
FP8 (E4M3/E5M2)	8 bit	Hopper 引入，训练/推理
INT8	8 bit	整数量化，推理
FP6	6 bit	Blackwell 新增，推理优化
FP4	4 bit	Blackwell 新增，极致量化推理

位宽减半，同样的硬件面积可以塞下两倍的计算。所以从 FP32 到 FP4，理论算力跃升约 8 倍。 在AI Infra那一章中，我们会再次回到这里（Quantization，量化）。

如果你对这些精度格式比较陌生，这里用一个具体例子直观感受一下。假设我们要表示数字 0.15625：

FP32（32 bit = 1 符号位 + 8 指数位 + 23 尾数位）：
  0 01111100 01000000000000000000000
  → 精确表示 0.15625
  → 32 bit 的"豪华房间"，几乎不损失任何信息

FP16（16 bit = 1 + 5 + 10）：
  0 01100 0100000000
  → 仍然可以精确表示 0.15625
  → 但可表示的范围和精度大幅缩小
  → 最大值 ~65,504（FP32 是 ~3.4×10³⁸），极端值会溢出

BF16（16 bit = 1 + 8 + 7）：
  0 01111100 0100000
  → 保留了 FP32 的 8 位指数（范围和 FP32 一样大！）
  → 但尾数只有 7 位（精度比 FP16 低）
  → 训练中"范围比精度更重要"，所以 BF16 成为训练主流

FP8 E4M3（8 bit = 1 + 4 + 3）：
  0 1100 010
  → 只有 3 位尾数，精度很粗糙
  → 但对于 inference 来说，模型权重本身有冗余，
    8 bit 够用了——这就是"量化"的核心思想

FP4（4 bit = 1 + 2 + 1）：
  0 10 1
  → 整个数只有 4 bit，能表示的不同值只有 16 个
  → 必须配合 Micro-Tensor Scaling（每组数据共享一个缩放因子）
    才能维持模型质量

核心 trade-off：位宽越低 → 算力越高（同样的硬件塞更多运算）+ 显存占用越少（同样的 HBM 装更大模型）→ 但精度越低 → 需要精巧的训练/推理技巧来弥补。这就是为什么”混合精度训练”和”量化推理”是 AI 工程的核心技能。

HGX B200 单 GPU 峰值算力：

精度	Dense	Sparse (2:4 结构化稀疏)
FP4 Tensor Core	9 petaFLOPS	18 petaFLOPS
FP8 Tensor Core	4.5 petaFLOPS	9 petaFLOPS
FP16/BF16 Tensor Core	2.25 petaFLOPS	4.5 petaFLOPS
TF32 Tensor Core	1.125 petaFLOPS	2.25 petaFLOPS
FP32 (CUDA Core)	75 teraFLOPS	—

注意 FP4 Dense 算力（9 PFLOPS）是 FP32（75 TFLOPS）的 120 倍。这就是为什么”混合精度训练”和”量化推理”对 AI 如此重要——用更低的精度换取数量级的算力提升，同时通过 Micro-Tensor Scaling 等技术维持模型质量。

**HGX B300（Ultra）**进一步提升：FP4 达到 14 petaFLOPS（Dense）/ 18 petaFLOPS（Sparse）。

6.2.3 Ray Tracing Core

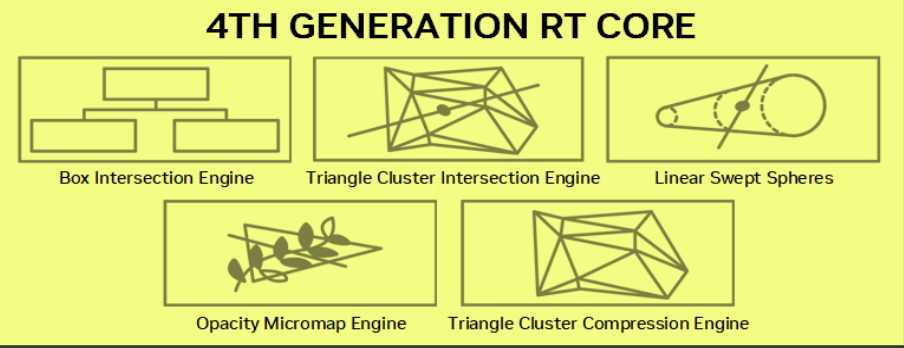

Blackwell 搭载了第四代 RT Core，从它的名字“光线追踪”可知，其主要服务于游戏和专业可视化场景。RT Core 是硬件加速的 BVH（Bounding Volume Hierarchy）遍历和光线-三角形求交单元，将实时光线追踪的计算从 CUDA Core 卸载到专用硬件上。

在 AI 计算场景中，RT Core 不参与工作——但它占据了消费级 GPU Die 的一部分面积。数据中心版 GPU（如 B200）通常不包含 RT Core。

6.3 存储与互联

6.3.1 存储与延时

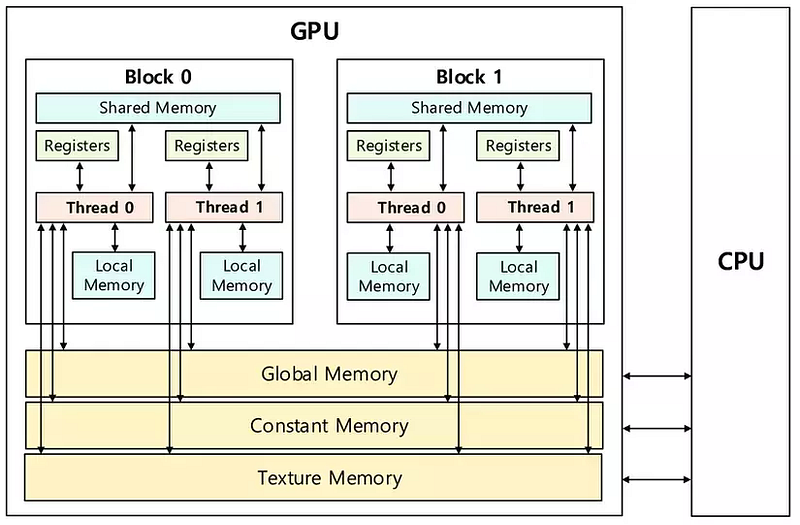

GPU 也有存储层次结构，但和 CPU 呈现出明显的差别：

                    CPU                              GPU
              ┌─────────────┐               ┌──────────────────┐
  最快/最小   │  寄存器       │               │  寄存器 (256KB/SM)│
              │  (~数十个/核) │               │                   │
              ├─────────────┤               ├──────────────────┤
              │  L1 Cache    │               │  Shared Mem/L1   │
              │  (~64KB/核)  │               │  (~256KB/SM)     │
              ├─────────────┤               ├──────────────────┤
              │  L2 Cache    │               │  L2 Cache        │
              │  (~数MB)     │               │  (50-65MB)       │
              ├─────────────┤               ├──────────────────┤
  最慢/最大   │  DRAM        │               │  HBM / GDDR      │
              │  (~64GB/s)   │               │  (数TB/s)        │
              └─────────────┘               └──────────────────┘

Register File（寄存器堆）：每个 SM 有 256 KB 寄存器——这比一颗 CPU 核心的全部 Cache 还大！为什么？

因为 SM 需要同时维护 2,048 个活跃线程的状态。每个线程都有自己独占的一组寄存器。当线程切换时，不需要保存/恢复寄存器内容（CPU 的上下文切换需要这步），直接跳到另一组寄存器即可。这就是 GPU **零开销线程切换（Zero-Overhead Context Switch）**的硬件基础——也是 Latency Hiding 能工作的前提。

Latency Hiding（延迟隐藏）：以向量加法为例

假设我们在 H100 上对一个长度为 65,536 的向量做 y[i] = a * x[i] + b。每个线程处理一个元素，共 2,048 个 Warp（65,536 / 32）。聚焦一个 SM（分配到 64 个 Warp = 2,048 个线程），看它的 Warp Scheduler 在做什么：

真实延迟数据（H100 实测）：

• HBM → Register 的全局内存访问延迟：~400 个时钟周期
• 一次 FMA 运算（a * x[i] + b）：4 个时钟周期（含流水线延迟）
• Warp 切换开销：0 周期（寄存器已经分配好，调度器直接切换指针）

周期 0:    Warp 0  发出 Load x[0..31] 请求 → 数据在 HBM，400 周期后回来
           调度器：Warp 0 进入等待队列 → 切换到 Warp 1
周期 1:    Warp 1  发出 Load x[32..63] 请求 → 进入等待
           → 切换到 Warp 2
...（每周期切换一个 Warp，连续发出内存请求）
周期 63:   Warp 63 发出 Load 请求 → 进入等待

周期 64-399: 所有 64 个 Warp 都在等内存。
            但 HBM 端正在并行处理这 64 个请求。
            如果 Warp 不够多，这里 ALU 就会空闲——这就是 Occupancy 不足的场景。

周期 ~400:  Warp 0 的数据到了！调度器立刻将 Warp 0 切回执行态
            → 32 个 CUDA Core 同时执行 FMA（4 周期）
周期 ~401:  Warp 1 的数据到了！→ 执行 FMA
...
→ 从周期 400 开始，每 1-4 个周期就有一个 Warp 的数据就绪
→ ALU 几乎不再空闲，400 周期的内存延迟被 64 个 Warp 的流水"填满"了

算一下需要多少个 Warp 才够：

• 内存延迟 400 周期，每个 Warp 的 FMA 计算 4 周期
• 要完全隐藏延迟：需要 400 / 4 = 100 个 Warp 同时驻留
• H100 每个 SM 最多 64 个 Warp（2,048 线程）——不够 100 个！
• 所以这个例子实际上是 memory-bound（算力闲置，瓶颈在内存带宽）
• 如果每个线程的计算量更大（比如矩阵乘法中每个线程做几百次 FMA），那 64 个 Warp 就绰绰有余了——这就是 compute-bound 的场景

这就是为什么 GPU 需要那么大的 Register File（256KB/SM）——它必须同时保存所有 64 个 Warp（2,048 个线程）的寄存器状态，才能在它们之间零开销瞬间切换。如果寄存器不够大，能同时驻留的 Warp 就少，一旦所有活跃 Warp 都在等内存，ALU 就会空闲——这叫做 Occupancy 不足，是 GPU 性能调优的核心指标之一。

关键对比：CPU 用复杂的硬件（乱序执行、预取器、大缓存）来减少延迟；GPU 用大量线程来隐藏延迟。两种策略，殊途同归，都是为了让 ALU 不要闲着。

Shared Memory（共享内存）：SM 内部所有线程共享的高速 SRAM。

和 CPU 的 Cache 有一个根本区别：

• CPU Cache：由硬件自动管理（你写一段 C 代码，不需要考虑数据在 L1 还是 L2）
• GPU Shared Memory：由程序员显式控制（你需要手动写代码把数据从 HBM 搬到 Shared Memory）

这增加了编程难度，但给了高性能计算极大的优化空间。FlashAttention 的核心优化就在这里——通过重新设计 Shared Memory 的数据访问模式（tiling strategy），将 Attention 计算从 memory-bound 变为 compute-bound，实现了 2-4 倍的加速。

L2 Cache 是全芯片所有 SM 共享的缓存：

• Hopper (H100)：50 MB，双分区设计（split into two partitions）
• Blackwell 消费级 (GB202)：65 MB，单分区设计
• Blackwell 数据中心 (B200)：更大容量

单分区 vs 双分区的区别：双分区设计中，某些访问模式可能导致跨分区流量，增加延迟。单分区设计消除了这个问题，访问更均匀。

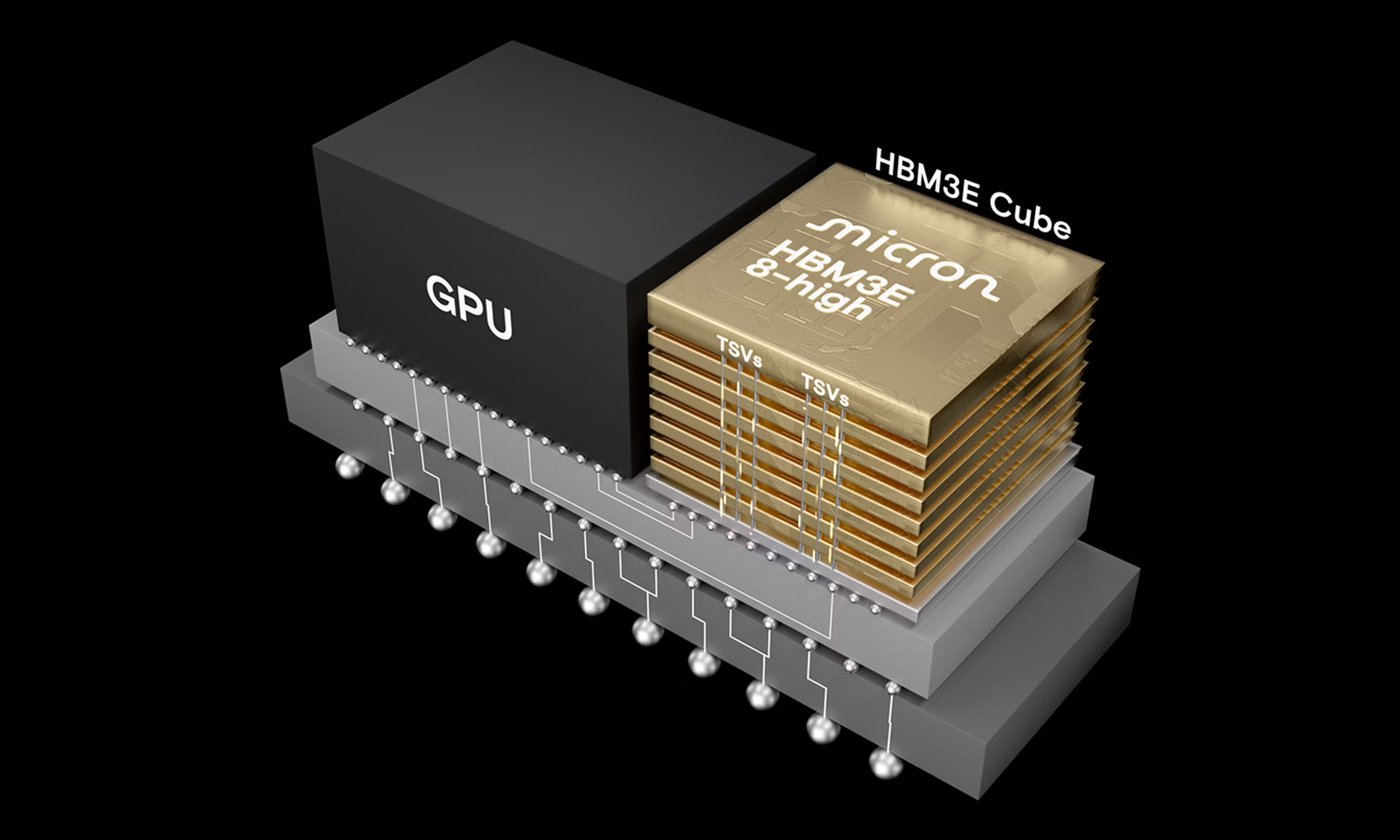

Memory Controller 负责连接片外显存：

• 数据中心 GPU → 连接 HBM（High Bandwidth Memory）
• 消费级 GPU → 连接 GDDR

B200 通过多个 Memory Controller 连接 8 个 HBM3e Stack，实现 192-270 GB 容量和 7.7-8 TB/s 带宽。

6.3.2 调度与通讯

GigaThread Engine：GPU 的总调度，负责将 Thread Blocks（一组需要协作的线程）分配到各个 SM 上执行。

NVLink Controller：Blackwell 架构下的第五代NVLink

• 每 GPU 1.8 TB/s 双向带宽（Hopper 的 NVLink 4.0 是 900 GB/s）
• 通过 NVLink Switch 可扩展到 576 颗 GPU 互联
• 这是多 GPU 并行训练的基础互联——远超 PCIe 的带宽（详见 §10）

我们会在AI Infra讲GPU互联时详细看NVLink，这里先带过，知道其存在就好。

6.4 Blackwell架构的更新

参数变化

	Hopper (GH100)	Blackwell 消费级 (GB202)	Blackwell 数据中心 (GB100)
FP32 CUDA Cores / SM	128	128	~128
INT32 Cores / SM	64（独立管线）	统一到 FP32 管线	统一到 FP32 管线
Tensor Core 代	4th Gen	5th Gen	5th Gen
Tensor Core 新增精度	FP8	FP4, FP6	FP4, FP6
Shared Mem / L1	256 KB	~128 KB L1, ~99 KB Shared	更大
Register File / SM	256 KB	256 KB	256 KB
L2 Cache（全芯片）	50 MB（双分区）	65 MB（单分区）	更大
HBM 容量（旗舰）	80 GB HBM3	32 GB GDDR7 (RTX 5090)	192-270 GB HBM3e
HBM 带宽（旗舰）	3.35 TB/s	1.79 TB/s	7.7-8 TB/s

关键变化：Blackwell 将 INT32 和 FP32 执行管线统一。在 Hopper 中，INT32 和 FP32 有各自独立的 pipeline——当工作负载只需要浮点计算时，INT32 管线就闲置了。合并后，所有管线都能灵活执行 INT32 或 FP32，减少混合工作负载时的空闲周期。

Dual-Die设计

数据中心版 Blackwell GPU（如 B200）实际上是两颗 GB100 Die 通过 NV-HBI（High Bandwidth Interface）连接在一起的。 两颗 Die 合计约 2,080 亿个晶体管。

为什么要双 Die？因为单颗 Die 的面积已经逼近光刻极限（reticle limit）——TSMC 的 EUV 光刻机单次曝光面积上限约 858mm²，GB100 单 Die 面积已经非常接近这个极限。要继续堆更多计算单元，唯一的办法就是”两颗芯拼一颗用”。

NV-HBI 提供 10 TB/s 的 Die-to-Die 带宽，让两颗 GB100 对软件透明地呈现为一颗 GPU，程序员不需要感知底层是双 Die。

消费级则是另一条路线：最大的消费级 Die 是 GB202（用于 RTX 5090），面积约 750mm²，单 Die 设计，包含 24,576 个 CUDA Cores，不需要双 Die 也能在光刻极限内。

Binning

这里顺带讲一个半导体行业的生产知识。一块巨大的 Die（如 GA102，用于 RTX 30 系列）在生产时，部分 SM 不可避免会有缺陷。与其扔掉整颗 Die，不如屏蔽有缺陷的 SM，降级成低端产品：

GA102 Die（Ampere 消费级）的 Binning 策略：

RTX 3090 Ti ──  0 个有缺陷 SM ── 全部 SM 启用，最高频率
RTX 3090    ──  2 个有缺陷 SM ── 略微降低 SM 数量
RTX 3080 Ti ──  4 个有缺陷 SM ── 进一步降低
RTX 3080    ── 16 个有缺陷 SM ── 大幅屏蔽，入门旗舰
               ↑
          同一颗 GA102 Die，但不同价格

频率也有差异——“体质好”的 Die 在更高电压下也能稳定运行，所以高端型号的 Boost Clock 更高。

Blackwell 的 GB202 也是如此：RTX 5090 使用完整的 GB202 Die（24,576 CUDA Cores 全部启用），而 RTX 5080 使用的是更小的 GB203 Die（不是 GB202 的屏蔽版，而是独立设计的较小 Die）。

Binning 让同一条生产线的产出覆盖从旗舰到中端的完整产品线，极大提高了晶圆利用率和利润率。这是半导体公司的核心定价策略之一。

§7. 硬件与软件的映射

理解了硬件结构，接下来看软件如何映射到硬件上。

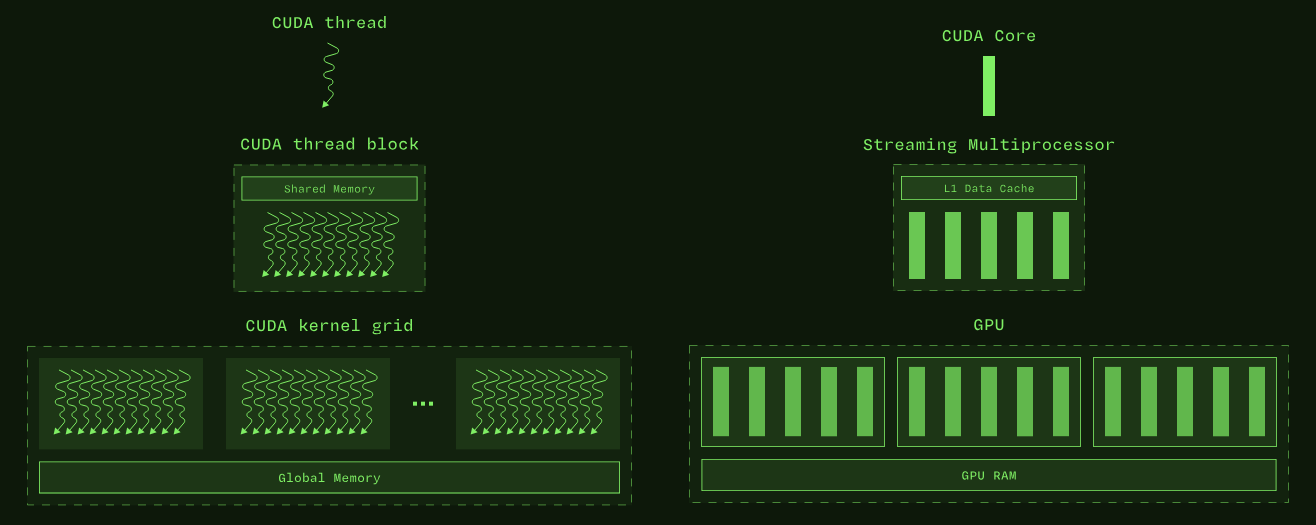

7.1 CUDA结构和硬件结构的一一对应

一个具体的例子：假设你要做一个 1024×1024 的矩阵乘法。

1. 你把结果矩阵划分成若干个 Tile（比如每个 Tile 是 32×32 = 1024 个元素）
2. 每个 Tile 的计算对应一个 Block（包含 1024 个 Thread）
3. Block 内部被自动划分为若干 Warp（每个 Warp 32 个 Thread）
4. GigaThread Engine 把这些 Block 分配到各个 SM 上
5. 每个 SM 内部，Warp Scheduler 按周期调度 Warp 执行

7.2 从 SIMD 到 SIMT

SIMD（Single Instruction, Multiple Data）

SIMD 指令（如 x86 的 AVX-512）：

一条指令同时对 16 个 FP32 数据执行相同操作：

     a₁  a₂  a₃ ... a₁₆     ← 16 个数据打包成一个向量
  ×  b₁  b₂  b₃ ... b₁₆
  ─────────────────────────
  =  c₁  c₂  c₃ ... c₁₆     ← 一条指令完成 16 次乘法

SIMD 的限制：一个Warp内的所有数据必须执行完全相同的操作。如果其中某个元素需要走不同的分支，不行。数据必须严格对齐，逻辑必须完全一致。

SIMT（Single Instruction, Multiple Threads）：GPU 的创新。

SIMT（GPU 的 Warp 执行模型）：

一个 Warp = 32 个 Thread，通常执行同一条指令：

  Thread 0:  z₀ = a₀ × b₀ + c₀
  Thread 1:  z₁ = a₁ × b₁ + c₁
  Thread 2:  z₂ = a₂ × b₂ + c₂
  ...
  Thread 31: z₃₁ = a₃₁ × b₃₁ + c₃₁

关键区别：每个 Thread 有独立的程序计数器（PC）和执行路径。

如果 Warp 内出现分支分歧（Warp Divergence）：

if (thread_id < 16) {
    path_A();    // Thread 0-15 走这条路
} else {
    path_B();    // Thread 16-31 走这条路
}

GPU 的处理方式：

Step 1: 执行 path_A()
        Thread 0-15:  ✅ 活跃执行
        Thread 16-31: 🔇 被 mask 掉（空等）

Step 2: 执行 path_B()
        Thread 0-15:  🔇 被 mask 掉（空等）
        Thread 16-31: ✅ 活跃执行

→ 两个分支串行执行，效率降低 50%，但不会出错！只是慢了。

在 SIMD 中，你根本无法在一个向量内做条件分支。SIMT 允许分支，只是性能会下降。

历史演进：

• 2016 年之前：Warp 内线程严格 Lockstep（步调完全一致），分支 diverge 后必须在同一点重新汇合
• **Volta 架构（2017）**之后：引入 Independent Thread Scheduling，每个线程有独立的 PC 和调用栈，允许更灵活的执行模式（比如 Warp 内不同线程执行不同的循环次数）

7.3 GPU并行架构的具体应用

让我们用一个图形渲染的具体例子来说明为什么GPU叫Graphics Processing Unit.

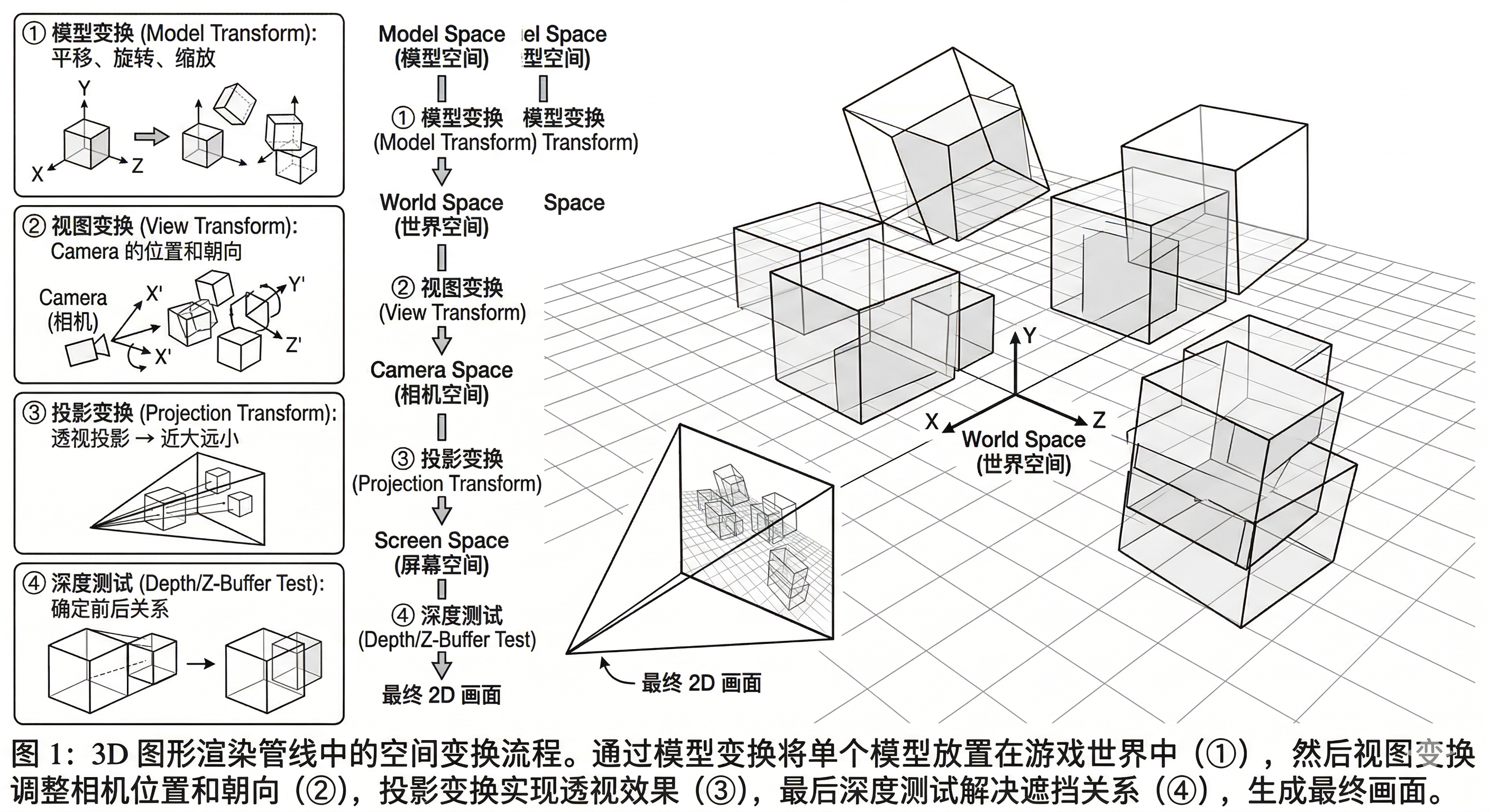

场景：你在游戏中放置了一个 3D 物体模型，假设是一个最简单的单位正方体。3D意味着物体是在一个三维直角坐标系中，由数个**顶点（Vertices）**组成，每个顶点有一个 (x, y, z) 坐标。顶点之间连接自然成了三角形（Mesh）。

但问题是，这些坐标定义在**模型空间（Model Space）**中——即模型自己的局部坐标系。假设这个单位正方体的一个顶点在原点上，那就可以知道这个正方体别的顶点在哪里，比如（0,0,1）,（1,1,1）

但问题是，在游戏里，我不是只有一个正方体，而是有无数个物体，物体之间还有空间关系，我还会四处移动，从不同角度去看物体。所以，要把模型放进游戏世界，需要经过以下变换：

Model Space (模型空间)
    │
    │  ① 模型变换 (Model Transform)
    │     平移 (Translation) + 旋转 (Rotation) + 缩放 (Scale)
    ↓
World Space (世界空间)
    │
    │  ② 视图变换 (View Transform)
    │     Camera 的位置和朝向
    ↓
Camera Space (相机空间)
    │
    │  ③ 投影变换 (Projection Transform)
    │     透视投影 → 近大远小
    ↓
Screen Space (屏幕空间)
    │
    │  ④ 深度测试 (Depth/Z-Buffer Test)
    │     Camera 知道哪个物体在前、哪个在后
    ↓
最终 2D 画面

这些变换的本质是什么？矩阵乘法。

对每个顶点 v = (x, y, z, 1):

v_world = M_model × v        ← 4×4 矩阵 × 4×1 向量
v_camera = M_view × v_world
v_screen = M_proj × v_camera

或者合并为一步：
v_screen = M_proj × M_view × M_model × v = M_MVP × v

关键洞察：

1. 每个顶点的变换是独立的——顶点 A 的新坐标不依赖顶点 B 的结果
2. 每个顶点执行的指令完全相同——都是乘同一个变换矩阵 $M_{\text{MVP}}$
3. 一个模型可能有 10,000+ 个顶点，一个场景可能有数百个模型

这是 embarrassingly parallel（令人尴尬的并行）——并行化如此自然，以至于不做并行反而不合理。

一个 Warp 同时处理 32 个顶点的变换：

Thread 0:  v_screen_0  = M_MVP × v₀
Thread 1:  v_screen_1  = M_MVP × v₁
Thread 2:  v_screen_2  = M_MVP × v₂
...
Thread 31: v_screen_31 = M_MVP × v₃₁

→ 同一指令（矩阵乘法），不同数据（不同顶点）
→ SIMT 的完美场景，0% Warp Divergence

这就是为什么 GPU 最初为图形渲染而设计，但天然适合所有”对大量数据执行相同操作”的任务——包括深度学习中的矩阵乘法、卷积运算等。 架构上的匹配不是巧合，而是同一种计算模式的不同应用。

§8. GPU 编年史

8.1 NVIDIA GPU 架构代际总览

这张表是 NVIDIA GPU 十五年架构演进的全景图。

架构	年份	核心代号	代表产品(数据中心)	代表产品(消费级)	工艺	晶体管数	SM 数	CUDA Cores 总数	Tensor Core 代	显存类型	旗舰显存容量	显存带宽	TDP	NVLink 代/带宽	关键创新
Fermi	2010	GF100	Tesla M2050/M2070	GTX 480	40nm	30 亿	16	512	—	GDDR5	6 GB	177 GB/s	250W	—	首个完整 GPU 计算架构，统一 Shader
Kepler	2012	GK110	Tesla K80	GTX 680 / Titan	28nm	71 亿	15	2,880	—	GDDR5	12 GB (K80 双芯)	480 GB/s	235W	—	Dynamic Parallelism, GPU Boost, SMX
Maxwell	2014	GM200	Tesla M40	GTX 980 / Titan X	28nm	80 亿	24	3,072	—	GDDR5	12 GB	336 GB/s	250W	—	能效比大幅提升，SMM 架构
Pascal	2016	GP100	Tesla P100	GTX 1080	16nm	153 亿	56	3,584	—	HBM2	16 GB	720 GB/s	300W	NVLink 1.0 (160 GB/s)	首次引入 HBM2 + NVLink，统一内存
Volta	2017	GV100	Tesla V100	Titan V	12nm	211 亿	80	5,120	1st Gen (640)	HBM2	32 GB	900 GB/s	300W	NVLink 2.0 (300 GB/s)	⭐ 首次引入 Tensor Core，Independent Thread Scheduling
Turing	2018	TU102	—	RTX 2080 Ti	12nm	186 亿	72	4,608	2nd Gen	GDDR6	11 GB	616 GB/s	250W	—	⭐ 首次引入 RT Core，INT32+FP32 并行管线
Ampere	2020	GA100	A100	RTX 3090	7nm (TSMC) / 8nm (Samsung)	542 亿	108	6,912	3rd Gen	HBM2e	80 GB	2.0 TB/s	400W	NVLink 3.0 (600 GB/s)	TF32 精度，结构化稀疏 2:4，MIG 多实例
Hopper	2022	GH100	H100	—	4nm (TSMC)	800 亿	132	16,896	4th Gen	HBM3	80 GB	3.35 TB/s	700W	NVLink 4.0 (900 GB/s)	FP8 支持，Transformer Engine，DPX 指令
Ada Lovelace	2022	AD102	—	RTX 4090	4nm (TSMC)	763 亿	144	18,432	4th Gen	GDDR6X	24 GB	1.01 TB/s	450W	—	DLSS 3 Frame Generation，4th Gen RT Core
Blackwell	2024	GB100 / GB202	B200 / B300	RTX 5090	4NP (TSMC)	2,080 亿 (双 Die)	~160 (每 Die)	~21,760 (每 Die)	5th Gen	HBM3e	192-270 GB	7.7-8 TB/s	1,000-1,100W	NVLink 5.0 (1.8 TB/s)	⭐ 双 Die NV-HBI，FP4/FP6，2nd Gen Transformer Engine，Decompression Engine

注：消费级 GB202 有 24,576 CUDA Cores，比 AD102 的 18,432 多 28.5%。

几个关键趋势从表中清晰可见：

1. 晶体管数量：从 30 亿（Fermi）到 2,080 亿（Blackwell），15 年增长约 70 倍
2. 显存带宽：从 177 GB/s 到 8 TB/s，增长约 45 倍——但跟不上算力的增长速度，“存储墙”在加剧
3. 功耗：从 250W 到 1,000W+，液冷从”可选”变为标配
4. Tensor Core 是分水岭：Volta（2017）之前是通用 GPU 计算时代，之后是 AI 专用加速时代
5. 精度不断降低：FP32 → FP16 → BF16 → FP8 → FP4，每降一级算力近乎翻倍

8.2 GPU 的产业历史

GPU 的历史远不止 NVIDIA 一家。让我们回溯完整的产业演化。

早期（1990s - 2000s）

1996   3dfx 发布 Voodoo ── 开创消费级 3D 加速时代
1997   3dfx Voodoo 2 统治市场，《Quake》等游戏推动 3D 需求爆发
1999   NVIDIA GeForce 256 ── 自称"世界第一款 GPU"
       集成 T&L 硬件加速，2D + 3D 一体化
2000   NVIDIA 以 ~1.5 亿美元收购 3dfx

同期其他玩家：
├── ATI Technologies（Rage → Radeon 系列）
├── S3 Graphics（Savage 系列）
├── Matrox（专业可视化市场）
└── PowerVR（移动 GPU 架构 IP）

为什么 3dfx 输了？ 3dfx 坚持垂直整合（自己设计+自己制造），而 NVIDIA 选择 Fabless 模式（只设计，TSMC 代工）。Fabless 模式让 NVIDIA 可以把所有资源投入设计和软件，同时享受代工厂的规模经济。这是商业模式的胜利。

NVIDIA VS AMD（2006 - 至今）

2006 年，AMD 以 54 亿美元收购 ATI Technologies，从此形成了 NVIDIA vs AMD 的双寡头格局。

维度	NVIDIA	AMD
消费级 GPU 架构	GeForce（Ada Lovelace / Blackwell）	Radeon（RDNA 架构）
数据中心 GPU 架构	Tesla / A100 / H100 / B200	Instinct（CDNA 架构）
软件生态	CUDA（2007 年至今，15+ 年积累）	ROCm + HIP（追赶中）
AI 市场份额	~80-90%（事实上的垄断）	~5-10%（快速增长中）
核心优势	CUDA 生态 + 全栈平台	性价比 + 开放标准

NVIDIA 通过 CUDA 生态在 AI 计算领域建立了几乎垄断地位——不是因为硬件碾压（AMD MI300X 的 HBM 容量甚至更大），而是因为 15 年的软件生态积累：cuBLAS、cuDNN、TensorRT、NCCL、Triton……几乎所有 AI 框架和库都优先优化 CUDA。

数据中心 GPU / AI 加速器竞争格局

厂商	产品	架构特点	显存容量	显存带宽	软件生态
NVIDIA	B200 / B300	Blackwell, Tensor Core	192-270 GB HBM3e	7.7-8 TB/s	CUDA（事实标准）
AMD	MI300X	CDNA 3, 多 Chiplet	192 GB HBM3	5.3 TB/s	ROCm（PyTorch 已支持）
AMD	MI325X	CDNA 3 改进	256 GB HBM3e	6.0 TB/s	ROCm
Google	TPU v5p	脉动阵列（Systolic Array）	HBM	高	JAX / XLA
Intel	Gaudi 3	独立加速器架构	HBM2e	—	OneAPI / PyTorch 插件
寒武纪	思元 590	自研 IPU 架构	—	—	Neuware
沐曦	曦云 C500	通用 GPU 路线	—	—	兼容 ROCm
华为	昇腾 910B	Da Vinci 架构	HBM	—	CANN + MindSpore

判断国产 GPU 能否替代 NVIDIA，需要看三个层： 算力差距（1-2 代）+ 软件生态（CUDA 壁垒）+ 先进制造能力（EUV 受限）。三层都不能有短板。

---

§9. GPU之外的显卡

到目前为止，我们一直在讨论 GPU Die 本身。但一张完整的显卡（Graphics Card / Board）上，GPU Die 只是核心——PCB 上还有一系列关键组件协同工作。

以一张 RTX 3090（GA102 Die）为参考，拆解显卡的完整组成：

9.1 显存芯片（Graphics Memory）

显存是 GPU Die 之外最重要的组件，GPU 的所有数据（模型权重、激活值、纹理等）都存在这里。

GDDR

GDDR（Graphics Double Data Rate）是专为图形/计算优化的同步 DRAM。主要供应商包括 Micron、Samsung、SK Hynix。

代	年份	信号编码	代表显卡	关键升级
GDDR5	2008	NRZ (0/1 二电平)	GTX 480 ~ GTX 1080	标准长达近十年
GDDR5X	2016	NRZ	GTX 1080 Ti	位宽加大
GDDR6	2018	NRZ	RTX 2080	双通道架构
GDDR6X	2020	PAM-4 (四电平)	RTX 3090	每时钟传 2 bit → 带宽翻倍
GDDR7	2024	PAM-3 (三电平)	RTX 5090	信号完整性优于 PAM-4

解释一下PAM-3和PAM-4：在CPU一章里我们讲到0和1在电路上就是高压和低压，但除了二分之外，其实还可以多分。PAM-4 就像在一根电线上用 4 种电压等级（而不是传统的 2 种）来编码数据——每个时钟周期传输 2 bit 而非 1 bit。GDDR7 的 PAM-3 使用 3 种电平，虽然每周期传输略少于 PAM-4，但信号更干净、误码率更低，实际频率可以拉得更高。

RTX 3090 的显存配置：

• 24 GB GDDR6X（Micron 制造）
• 384-bit 总线位宽
• 带宽 ~936 GB/s（OC 可达 ~1.15 TB/s）

[!info] Bus Width 和 Bandwidth：从电路层面理解

Bus Width（总线位宽）= 同时有多少根数据线在并行传输。

在物理层面，GPU 和显存之间的连接就是 PCB 上的一组铜走线（traces）——每根线在一个时钟周期内传输 1 bit。所谓”384-bit bus width”，就是 GPU 和显存芯片之间有 384 根数据线并排走，每个时钟周期可以同时传输 384 bit 的数据。

GPU Die                                          显存芯片（12颗）
┌──────┐    ┌─ 线 1  ──────────────────────┐    ┌──────┐
│      │    ├─ 线 2  ──────────────────────┤    │ Chip │
│      │    ├─ 线 3  ──────────────────────┤    │  #1  │
│      │    │  ...（每颗芯片 32 根线）       │    │(32b) │
│      │    ├─ 线 32 ──────────────────────┤    └──────┘
│      │    │                               │
│      │    ├─ 线 33 ──────────────────────┤    ┌──────┐
│      │    │  ...                          │    │ Chip │
│      │    ├─ 线 64 ──────────────────────┤    │  #2  │
│      │    │                               │    │(32b) │
│      │    │  ...                          │    └──────┘
│      │    │                               │
│      │    ├─ 线 353 ─────────────────────┤    ┌──────┐
│      │    │  ...                          │    │ Chip │
│      │    └─ 线 384 ─────────────────────┘    │ #12  │
└──────┘                                        │(32b) │
                                                 └──────┘
         12 颗芯片 × 32 bit/颗 = 384-bit bus width

RTX 3090 的 PCB 上有 12 颗 Micron GDDR6X 芯片（就是上面照片里 GPU 周围那一圈黑色小方块），每颗提供 32-bit 的数据通道，合计 12 × 32 = 384 bit。这就是为什么显卡 PCB 的布线如此复杂——384 根高速信号线要从 GPU 精确走到 12 颗芯片，长度差异不能超过几毫米（否则信号不同步）。

Bandwidth（带宽）= Bus Width × 时钟频率 × 每周期传输次数。

Bandwidth = Bus Width × Clock Speed × Data Rate per Clock

RTX 3090 GDDR6X:
= 384 bit × 1.219 GHz × 16（GDDR6X 每周期传 16 次，PAM-4 × 4-pump）
= 384 × 1.219 × 16 / 8（换算成 Byte）
≈ 936 GB/s

所以提升带宽有三条路：

1. 加宽总线（更多根线）—— 但 PCB 面积和布线复杂度限制了上限
2. 提高频率（线上信号切换更快）—— 但频率越高，信号完整性越差
3. 每周期塞更多数据（PAM-4/PAM-3 编码）—— GDDR6X/GDDR7 走的就是这条路

对比 DDR5 内存：64-bit bus width × ~4.8 GHz × 2（DDR = Double Data Rate）≈ 50-60 GB/s。GPU 的 384-bit 位宽是 CPU 内存 64-bit 的 6 倍，再加上更高的等效频率，最终带宽差距达到 15-20 倍。

而 HBM 更激进：通过 TSV 硅通孔实现 1024-bit 甚至更宽的总线，虽然时钟频率比 GDDR 低得多，但靠极宽的位宽照样实现数 TB/s 级带宽。“条条大路通罗马”——GDDR 走高频窄线路，HBM 走低频宽线路。

对比 CPU 内存：DDR5 只有 64-bit 总线位宽，带宽约 50-64 GB/s——GPU 显存带宽是 CPU 内存的 15-20 倍。这是因为 GPU 需要同时喂饱数千个计算单元。

HBM

HBM（High Bandwidth Memory）采用完全不同的物理架构来实现极致带宽：

传统的GDDR，如显卡平面图中所示，GPU和记忆之间通过电线连接，而HBM 通过硅通线和GPU连接。 **TSV（Through-Silicon Via，硅通孔）**垂直堆叠 8-12 层 DRAM Die。每层都有数千个微小的硅通孔穿过 Die，形成极宽的数据总线——数千 bit 位宽（对比 GDDR6X 的 384-bit 和 DDR5 的 64-bit）。

HBM 不是靠更高的时钟频率，而是靠极宽的并行数据通路实现高带宽。

HBM3e（最新一代）：

• 每 Stack 容量：36 GB
• 每 Stack 带宽：~1.2 TB/s
• 三大供应商：SK Hynix（市场份额最大，NVIDIA 首选供应商）、Samsung、Micron

B200 配备 8 个 HBM3e Stack = 192-270 GB 总容量，7.7-8 TB/s 总带宽。

数据流动全景：从 SSD 到 CUDA Core

以游戏加载一个场景为例：

SSD/硬盘（存储）
    │ ① 读取游戏资源文件（纹理、模型）
    ↓
系统内存 / CPU DRAM
    │ ② CPU 解压、预处理
    │ ③ 通过 PCIe 总线传输（~64 GB/s）
    ↓
显存 / HBM（GPU 外部）
    │ ④ GPU 从显存读取数据
    │ ⑤ 进入 L2 Cache（~65 MB）
    ↓
L1 Cache / Shared Memory（SM 内部）
    │ ⑥ CUDA Core / Tensor Core 从这里读取计算
    ↓
Register File（最快，零延迟）

瓶颈在哪？ 通常在步骤 ③——PCIe 的 ~64 GB/s 远远低于 HBM 的数 TB/s 带宽。这就是为什么 NVIDIA 要搞 NVLink-C2C 来绕过 PCIe 瓶颈（详见 §10）。

9.2 供电模块（VRM - Voltage Regulator Module）

GPU 核心工作在约 0.8-1.1V 的低电压下，但主板（通过 PCIe 供电和外接 12V 电源线）提供的是 12V 直流。VRM 负责这个电压转换。

VRM 由 MOSFET + 电感 + 电容 组成多相供电电路。RTX 3090 有 20 相供电——相数越多，供电越稳、纹波越小、效率越高。

为什么 VRM 重要？因为 GPU 的瞬态电流变化极大——从空闲到满载，电流可能在微秒内从几安培飙升到数百安培。VRM 必须在这种剧烈波动下维持电压稳定。如果供电不稳，GPU 要么降频（性能损失），要么蓝屏。

9.3 PCIe 接口

PCIe（Peripheral Component Interconnect Express）是连接 CPU 和 GPU 的标准总线。

PCIe 版本	每通道带宽（单向）	x16 总带宽（双向）
Gen 3 (2010)	~1 GB/s	~32 GB/s
Gen 4 (2017)	~2 GB/s	~64 GB/s
Gen 5 (2019)	~4 GB/s	~128 GB/s
Gen 6 (2025)	~8 GB/s	~256 GB/s

当前主流消费级显卡使用 PCIe Gen 4 x16。Blackwell GB300 NVL72 首次引入 PCIe Gen 6 支持。

痛点：即使 PCIe Gen 5 x16 的 128 GB/s 双向带宽，对比 HBM3e 的 8 TB/s 也只有 1/60。CPU → GPU 的数据传输通道（PCIe）远远慢于 GPU 内部的数据供应能力——这就是 §10 中 Grace-Blackwell 用 NVLink-C2C 替代 PCIe 的根本原因。

9.4 视频输出接口（I/O）

消费级显卡提供视频输出接口：DisplayPort（主流）和 HDMI。RTX 5090 支持 DP 2.1 和 HDMI 2.1a。

数据中心 GPU（如 B200 SXM）通常没有视频输出接口——它们通过网络将计算结果传回，无需直接连接显示器。

9.5 散热方案

GPU 是一台计算机中发热量最大的组件：

类型	散热方案	典型功耗	代表产品
消费级	风冷（散热片 + 2-3 个风扇）	250-575W	RTX 5090
数据中心（上一代）	被动风冷（服务器风道）	400-700W	A100 / H100 SXM
数据中心（当代）	液冷（冷板 + 循环水冷）	1,000-1,100W	B200 / B300（标配液冷）

从 Blackwell 开始，数据中心 GPU 的功耗突破 1,000W，液冷已从”可选”变为标配。这对数据中心的基础设施（冷却管路、泵站）提出了全新要求。

---

§10. CPU-GPU 联动：Grace-Blackwell 架构

10.1 为什么需要 CPU-GPU 联动？

一个常见误解是”GPU 独立完成所有计算”。事实上，GPU 不能独立工作——它需要 CPU 作为”指挥官”：

CPU 的角色：                         GPU 的角色：
├── 启动和管理操作系统               ├── 执行大规模并行计算
├── 分配 GPU 任务                     ├── 矩阵乘法、卷积等
├── 管理内存编排                     ├── 训练 / 推理的核心运算
├── 处理网络 I/O                     └── 结果写回显存
├── 文件系统操作
└── 预处理 / 后处理数据

传统方式中，CPU 和 GPU 通过 PCIe 连接。我们已经看到了问题：

PCIe Gen 5 x16: ~128 GB/s（双向）
HBM3e 带宽:      ~8,000 GB/s

→ PCIe 带宽只有 HBM 的 1/60
→ CPU-GPU 之间的数据搬运成为严重瓶颈

在大模型时代，模型参数可能有数百 GB，需要频繁在 CPU 和 GPU 之间传输——PCIe 的瓶颈越来越不可接受。

10.2 NVIDIA Grace CPU：从 GPU 公司到全栈平台

NVIDIA Grace 是 NVIDIA 自研的服务器 CPU：

规格	Grace CPU
架构	ARM Neoverse V2（注意：不是 x86！）
核心数	72
内存	LPDDR5X
内存带宽	546 GB/s
互联	NVLink-C2C（连接 GPU）

战略意义：NVIDIA 自研 CPU 的决定，标志着它从”GPU 公司”转型为”完整计算平台公司”。选择 ARM（而非 x86）有几个原因：(1) ARM 授权模式允许高度定制；(2) ARM 在能效比上有优势；(3) 避免依赖 Intel 的 x86 授权。

10.3 Grace-Blackwell Superchip

**Grace-Blackwell Superchip（GB200 / GB300）**是 NVIDIA 的杀手级产品——将 CPU 和 GPU 深度集成：

关键数据：

• 1 颗 Grace CPU + 2 颗 Blackwell GPU
• CPU 和 GPU 之间通过 **NVLink-C2C（Chip-to-Chip）**连接
• NVLink-C2C 带宽：900 GB/s（双向）—— 对比 PCIe Gen 5 x16 的 128 GB/s，快了 7 倍
• 这意味着 CPU-GPU 之间的数据传输不再是瓶颈

两个版本：

型号	配置	定位
GB200	Grace + 2× Blackwell GPU	NVL72 机架的基础单元
GB300	Grace + 2× Blackwell Ultra GPU	NVL72 机架的升级版

10.4 NVL72 Rack-Scale 系统：整个机架就是一颗 GPU

NVL72 是 NVIDIA 最激进的系统架构——把 72 颗 GPU + 36 颗 Grace CPU 装进一个标准机架，通过 NVLink Switch 全互联：

┌─────────────────────────────────────────────────────────────┐
│                     NVL72 Rack                               │
│                                                              │
│  ┌─────────┐ ┌─────────┐ ┌─────────┐      ┌─────────┐     │
│  │ GB200/  │ │ GB200/  │ │ GB200/  │ ···  │ GB200/  │     │
│  │ GB300   │ │ GB300   │ │ GB300   │      │ GB300   │     │
│  │ #1      │ │ #2      │ │ #3      │      │ #36     │     │
│  └────┬────┘ └────┬────┘ └────┬────┘      └────┬────┘     │
│       │           │           │                 │          │
│  ═════╧═══════════╧═══════════╧═════════════════╧══════    │
│              NVLink Switch Fabric                           │
│       (每 GPU 1.8 TB/s, 全互联, 非阻塞)                    │
│                                                              │
│  总计：72 GPU + 36 Grace CPU                                │
│  整个机架对外表现为一个巨型 GPU                               │
└─────────────────────────────────────────────────────────────┘

GB300 NVL72 的关键规格：

指标	GB200 NVL72	GB300 NVL72
FP4 算力（Dense/Sparse）	720 / 1,440 petaFLOPS	1,080 / 1,440 petaFLOPS
HBM3e 总容量	13.5 TB	20 TB
HBM 总带宽	—	576 TB/s
GPU 间互联	NVLink 5.0	NVLink 5.0
CPU-GPU 互联	NVLink-C2C	NVLink-C2C
外部互联	PCIe Gen 5	PCIe Gen 6（首次引入）
功耗（整机架）	~120 kW	~120 kW
散热	液冷	液冷

直觉：一个 GB300 NVL72 机架的 FP4 算力达到 1.44 ExaFLOPS（稀疏）——这已经超过了几年前整个国家级超算中心的峰值算力。而且这 72 颗 GPU 通过 NVLink 全互联，可以像一颗巨型 GPU 一样协同工作。

这才是 NVIDIA 真正的护城河——不只在单颗 GPU，而在于从芯片到机架到集群的全栈系统能力——Grace CPU + Blackwell GPU + NVLink + NVSwitch + 液冷，全部自研、深度集成。

---

本章到此结束。我们自顶向下拆解了 GPU 的完整图景：从 SM、CUDA Core、Tensor Core 的硬件结构，到 CUDA/SIMT 的软件映射，到 Fermi 至 Blackwell 的十五年架构演进，再到显卡上 GPU Die 之外的存储、供电、散热，最后到 Grace-Blackwell 这样的 CPU-GPU 联动系统。半导体产业链（芯片如何被制造出来）在 CPU 一章的第二部分已经展开过。

但单颗 GPU（甚至单个 NVL72 机架）的能力仍然是有限的。训练一个万亿参数的大模型，需要数千张 GPU 卡跨机架协同工作。数据如何在 GPU 之间高效传输？模型如何切分到多颗 GPU 上？推理时如何优化延迟和吞吐？下一章 AI Infra 将聚焦这些问题：

• 系统互联：NVLink 与 InfiniBand 的分工，RDMA，GPUDirect
• 软件栈：CUDA 到底是什么？为什么说它是 NVIDIA 70% 的护城河？
• 分布式训练：数据并行 vs 模型并行 vs 流水线并行
• 推理优化：vLLM、量化、KV Cache、PagedAttention

---

参考资料：

1. NVIDIA Technical Blog. Inside NVIDIA Blackwell Ultra: The Chip Powering the AI Factory Era.
2. NVIDIA. NVIDIA RTX Blackwell GPU Architecture（PDF）.
3. Micron Technology. High-Bandwidth Memory (HBM).
4. NVIDIA. Multi-Node NVLink Systems Tuning Guide.
5. 知乎专栏. GPU 架构与显卡技术解析.
6. Luo, Y. et al. Dissecting the NVIDIA Blackwell Architecture with Microbenchmarks. arXiv, 2025.
